小型計測端末システム

データキューブ3

特長Point

「DataCube3」は、専用の小型端末を使用した計測システムです。
系統連系型や自家消費型の出力制御など、太陽光業界で高まるニーズに計測・制御・表示でお応えします。

PCSの出力制御

各電力会社の出力制御に加え、
自家消費案件のシステムにも対応。

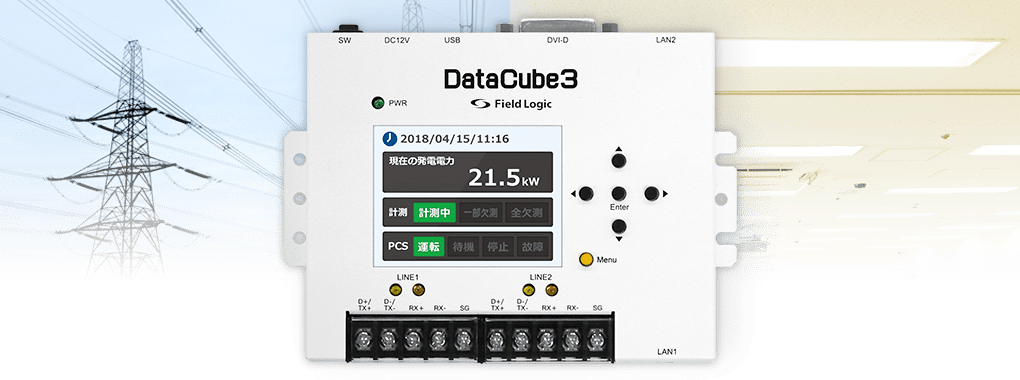

省スペースに設置

自社開発の専用小型端末のため、
コンパクトな設置が可能。

簡易PR表示

映像出力により、
計測データを見える化。

PCSの出力制御に対応

DataCube3では、パワーコンディショナ(以降「PCS」と表記)の出力制御に対応しております。 系統連系型システムの各電力会社による出力抑制仕様に則った出力制御と、自家消費型システムの消費電力を考慮した発電電力の出力制御が行えます。

DataCube3のPCS出力制御イメージ図

自家消費向け出力制御

消費電力と発電電力を比較し、PCSに対して消費電力を上回らないように出力制御命令を行います。 逆潮流の発生回数を抑え、不要なRPRの動作を可能な限り防ぐことにより、効率的なエネルギーマネジメントを目指します。

系統連系向け出力制御

出力制御ユニットとして九州・四国・沖縄電力などの各電力会社の仕様に沿った出力制御を行えます。 既存設備でも、計測機器・監視サービス、ネット回線を活かしたまま手軽に導入することも可能です。

設置から運用まで簡単に

コンパクトで設置しやすい

PCシステムとは異なりHDDなどの可動部が存在しないため、耐久性が高く、長時間の稼働を実現します。 また、従来品であるDataCube2よりコンパクトな筐体を実現しました。

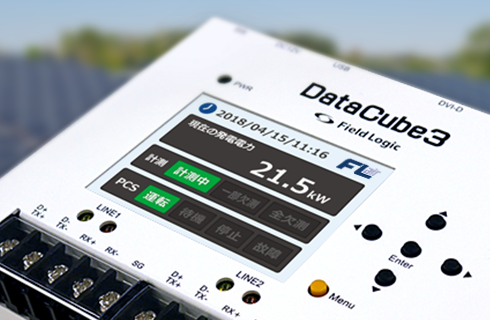

設定・管理も内蔵モニタで

計測機本体にQVGAサイズの内蔵モニタを搭載しており、PCSの稼働状態や通信状況、発電状況などの表示が可能です。 これにより、設置作業時やメンテナンス時などの際に、設定用ノートPCの出番が大幅に削減されます。

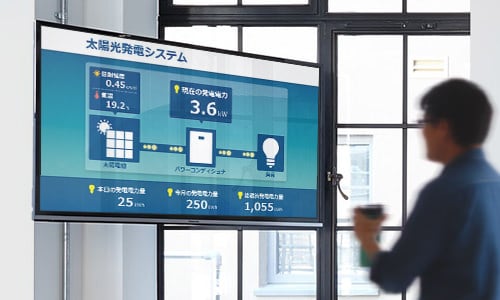

シンプルなPR表示

表示コンテンツの搭載

発電状況を知らせるモニタやグラフ画面の他、掲示板・写真機能を標準搭載しています。 DVI-Dで画像出力し、大型ディスプレイでモニタリングやPR表示が可能となります。

蓄電池計測や自家消費型の案件にも

太陽光発電の計測に加え、蓄電池の充放電や蓄電池残量も見える化します。 自家消費型システムであれば、消費電力と出力制御した発電電力を比較するグラフなども表示可能です

システム構成System

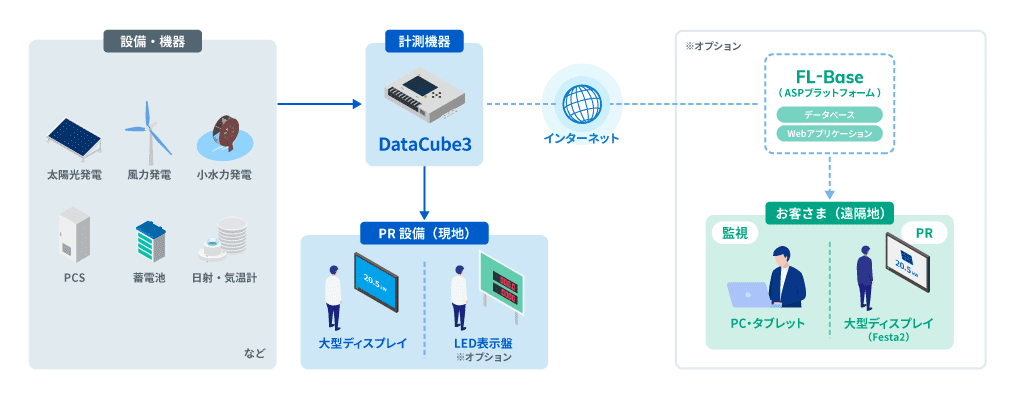

DataCube3の構成イメージ

DataCube3は、1系統につきPCS10台以上(※1)の計測が可能です。 計測したデータは、現地の大型ディスプレイやLED表示盤などでPR表示が行えます。また、計測機器とノートPCを接続することで計測・蓄積したデータをCSV形式にてダウンロードできます。 日射・気温計などの気象センサー(※2)も併せてご用意可能です。
ネットワーク環境を構築し、FL-Base(※3)をご契約いただくことで、Webアプリケーションを通して遠隔地から計測データを監視することもできます。
(※1)6台以上の計測はオプション対応となります。機種により対応可能台数が異なります。 (※2)気象センサーを測定するためには、別途計測機器が必要となります。(※3)オプション対応となります。

仕様Spec

システム仕様

計測可能信号種類 RS-485(※1)、
無電圧接点・パルス(※2)、
アナログ4-20mA(※2)、
Ethernetなど
通信可能PCS台数 1系統最大10台(※3)
サンプリング間隔 6秒~60秒(通信対象機器の仕様・台数により異なる)
データ保存間隔 1分固定
データ保存可能年数 [本体] 1分値:2ヶ月、1時間値:10年(主要項目のみ)
[付属USBメモリ 16GB] 1分値:約10年
CSV出力 [本体] 日別、月別、年別(手動出力)
[付属USBメモリ] 約10年分の1分値、日別、月別、年別(自動出力)
期待寿命 [本体] 10年
[付属USBメモリ] 10年
対応可能パワコン 産業用パワコン(一部家庭用パワコンにも対応)、多系統計測にも対応
表示コンテンツ 静止画(一部簡易アニメーション付)
対応アスペクト比 16:9(1280×720px以上)、
4:3(1024×768px以上)
画像出力信号 DVI-D(※4)
ネットワーク対応 構内ネットワークにおいて他PCより、設定用web画面が閲覧可能
(※1) 2系統計測はオプション対応となります。 (※2) オプション対応となります。 (※3) 6台以上の計測はオプション対応となります。PCSにより対応可能台数が異なります。 (※4)DVI-HDMI変換ケーブルを使用することで、HDMI出力にも対応可能です。

機器仕様(DataCube3)

OS Linux
外形寸法
  • W: 125mm
    H: 101mm
    D: 27mm
    (突起部を除く)
重量 約270g
入力電源 DC12V(ACアダプター付き)
消費電力 10W未満(最大)
使用温度範囲 -10 ~ 50℃
