小型計測制御システム

フレア

特長Point

「FLair(フレア)」は、専用の小型端末を使用した計測システムです。
系統連系型の出力制御をはじめ、太陽光業界で高まるニーズに計測・制御・表示でお応えします。

PCSの出力制御

各電力会社の仕様に沿った
出力制御が可能。

省スペースに設置

自社開発の専用小型端末のため、
コンパクトな設置が可能。

簡易PR表示

映像出力により、
計測データを見える化。

PCSの出力制御に対応

系統連系向け出力制御

FLairは、パワーコンディショナ(以降「PCS」と表記)の出力制御に対応しております。 出力制御ユニットとして九州・四国・沖縄電力などの各電力会社の仕様に沿った出力制御が行えます。 また既存設備に対しても、計測機器・監視サービス、ネット回線を活かしたまま手軽に導入することが可能です。

設置から運用まで簡単に

コンパクトで設置しやすい

PCシステムとは異なりHDDなどの可動部が存在しないため、耐久性が高く、長時間の稼働を実現します。

設定・管理も内蔵モニタで

計測機本体にQVGAサイズの内蔵モニタを搭載しております。
タッチパネルの操作でPCSの稼働状態や発電状況の確認ができる他、ネットワークの設定も行えるため、設置作業時やメンテナンス時に役立ちます。

計測機器に接続

計測データの閲覧

現場に設置した計測機器にノートPCやスマートフォンで接続すると、Webブラウザから瞬時値や積算値などの詳細な計測データを確認できます。計測データはグラフや帳票形式で表示可能なため、データの推移が簡単に把握できます。

計測データの出力

計測データは用途(日報・月報・年報)に合わせて、CSV形式にてダウンロードも可能です。

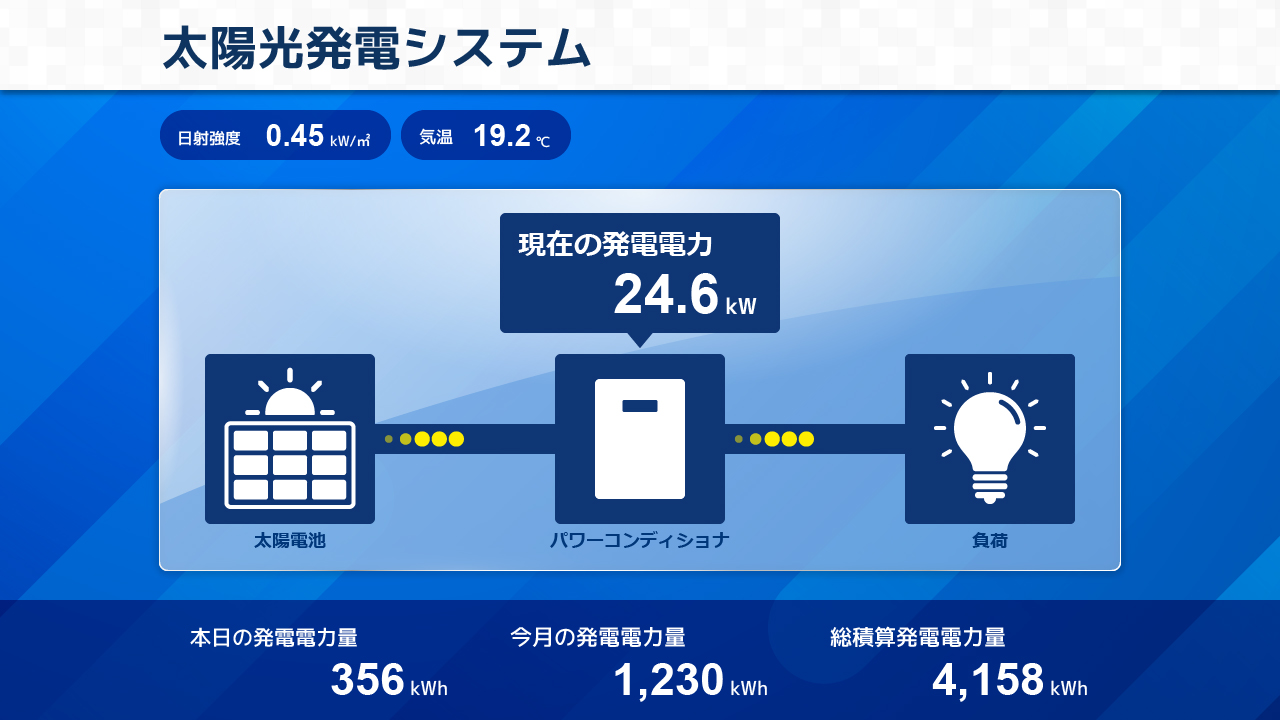

シンプルなPR表示

表示コンテンツの搭載

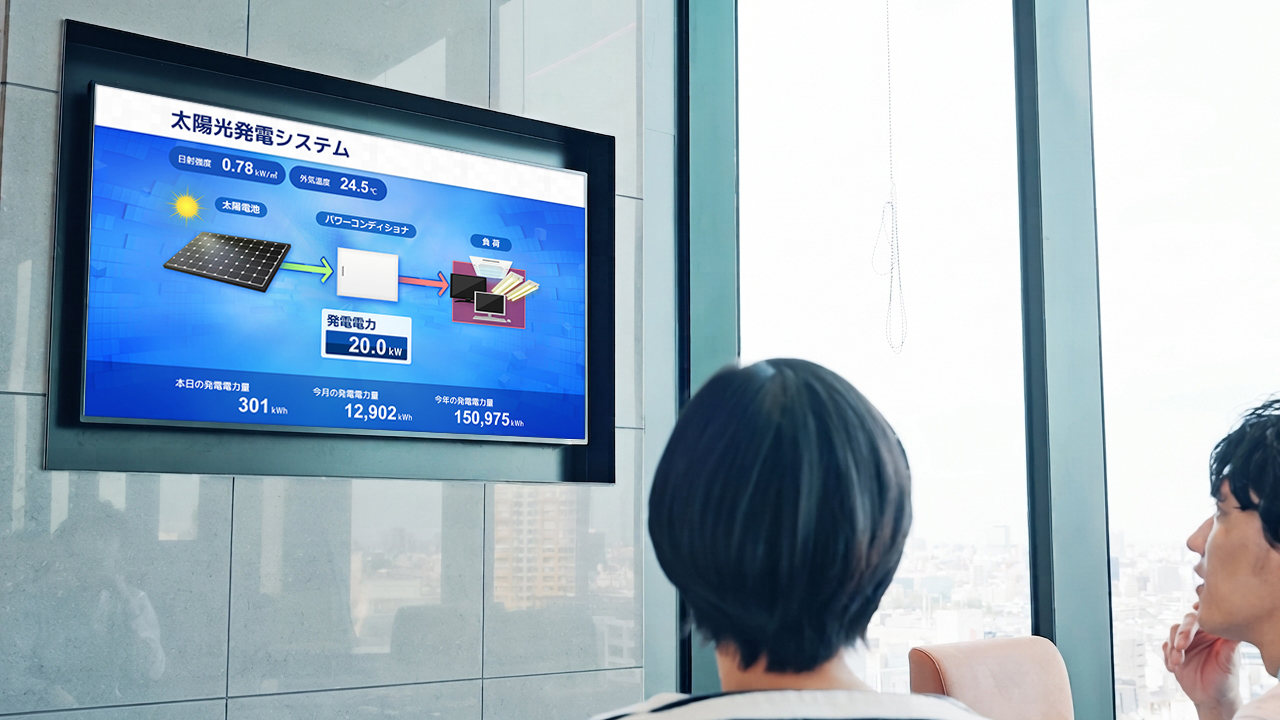

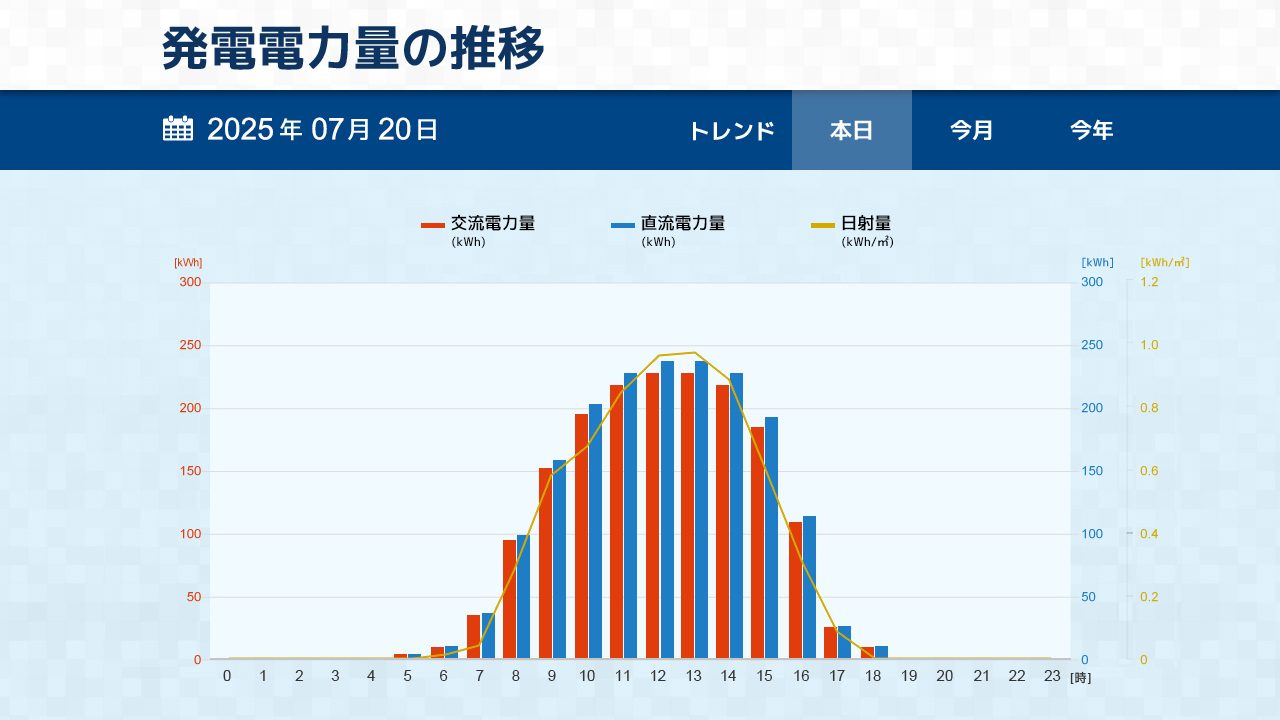

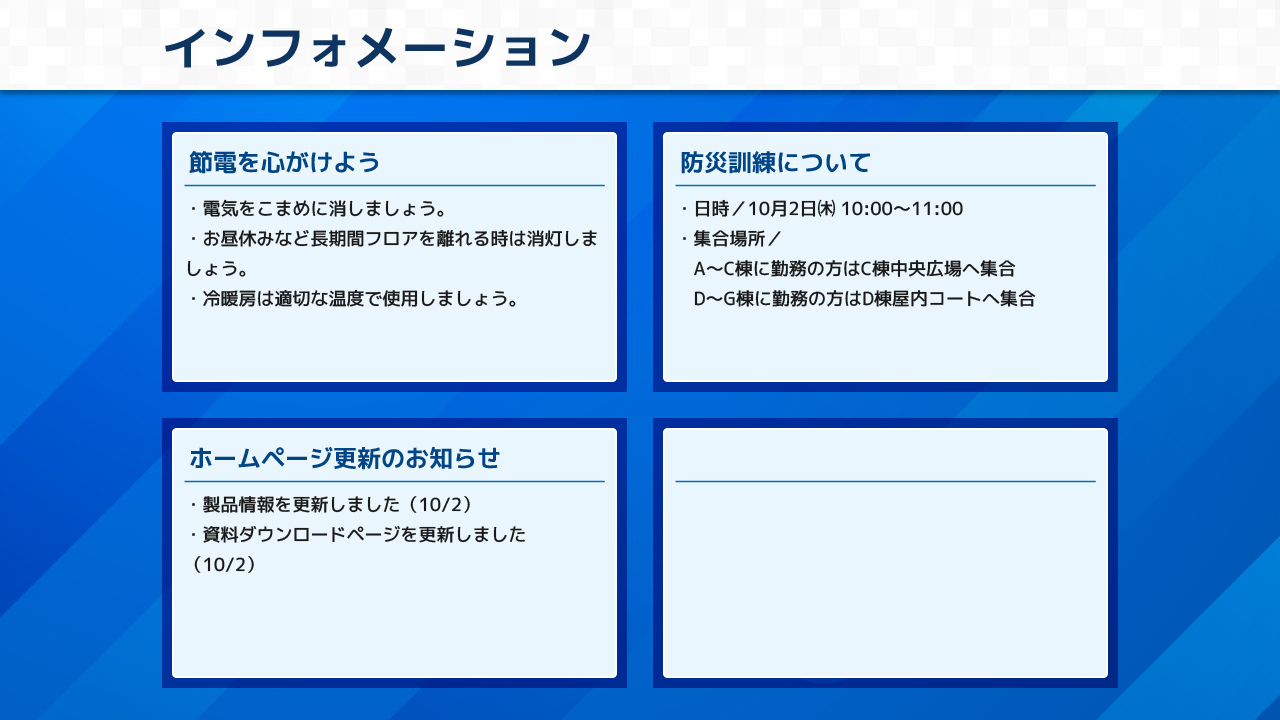

発電状況を知らせるモニタやグラフ画面の他、掲示板・写真機能を標準搭載しています。 DVI-Dで画像出力し、大型ディスプレイでモニタリングやPR表示が可能となります。

システム構成System

FLairの構成イメージ

FLairは、1系統につきPCS10台以上(※1)の計測が可能です。 計測したデータは、現地の大型ディスプレイやLED表示盤などでPR表示が行えます。また、計測機器とノートPCを接続することで計測・蓄積したデータをCSV形式にてダウンロードできます。 日射・気温計などの気象センサー(※2)も併せてご用意可能です。
ネットワーク環境を構築し、FL-Base(※3)をご契約いただくことで、Webアプリケーションを通して遠隔地から計測データを監視することもできます。
(※1)6台以上の計測はオプション対応となります。機種により対応可能台数が異なります。 (※2)気象センサーを測定するためには、別途計測機器が必要となります。(※3)オプション対応となります。

仕様Spec

システム仕様

計測可能信号種類 RS-485、
Ethernet、
無電圧接点・パルス(※1)、
アナログ4-20mA(※1) など
通信可能PCS系統数 RS-485:最大2系統(1系統あたり10台まで)
Ethernet:最大15系統(1系統あたり10台まで)(※2)
サンプリング間隔 1秒(1分値に保存するデータは6~10秒間隔で保存)(※3)
データ保存間隔 1分
データ保存可能年数 [本体] 1分値・10分値:2ヶ月、30分値・日報・月報・年報:10年(※4)
[付属USBメモリ] 1分値・10分値・30分値・日報・月報・年報:10年(※4)
CSV出力 [本体] 日別、月別、年別(手動出力)
[付属USBメモリ] 約10年分の1分値、日別、月別、年別(自動出力)
期待寿命 [本体] 10年
[付属USBメモリ] 10年
対応可能パワコン 産業用パワコン(一部家庭用パワコンにも対応)、多系統計測にも対応
表示コンテンツ 静止画(一部簡易アニメーション付)
対応アスペクト比 16:9(1280×720px以上)、
4:3(1024×768px以上)
画像出力信号 DVI-D(※5)
ネットワーク対応 構内ネットワークにおいて他PCより、設定用web画面が閲覧可能
(※1) オプション対応となります。別途I/O機器が必要です。 (※2) 通信対象機器のメーカー・計測項目数により異なります。 (※3) 通信対象機器の仕様・台数により異なります。 (※4) 10分値、30分値、日報、月報、年報の保存期間については主要項目(総直流・交流電力量、日射量、気温)のみの場合です。 (※5) DVI-HDMI変換ケーブルを使用することで、HDMI出力にも対応可能です。

機器仕様

OS Linux
外形寸法
  • W: 122mm
    H: 117mm
    D: 35mm
    (突起部を除く)
重量 約315g
入力電源 DC 12V ± 10%(Max 30V 対応)
消費電力 10W未満(最大)
使用温度範囲 -10℃ ~ 60℃ / 湿度: 85% RH 以下(結露なきこと)
